Kontrolki i wyświetlacze w ciągniku — co to jest i jak działa system ostrzegania
Kontrolki na tablicy wskaźników przekazują informację o stanie układów, ostrzegają o odchyleniach od parametrów pracy albo sygnalizują alarm wymagający natychmiastowej reakcji. W wielu modelach sygnałowi świetlnemu towarzyszy sygnał dźwiękowy, który podnosi priorytet komunikatu i ma ograniczyć ryzyko przeoczenia usterki podczas pracy w hałasie. W zależności od konfiguracji ciągnika ostrzeżenia mogą dotyczyć zarówno silnika, jak i skrzyni, hydrauliki, hamulców, układu elektrycznego oraz elektroniki sterującej.
Różni się znaczenie pojedynczej lampki, centralnej lampki ostrzegawczej oraz komunikatu na wyświetlaczu. Pojedyncza kontrolka informuje o stanie konkretnego obwodu albo funkcji, centralna lampka zbiera ostrzeżenia z wielu sterowników i sygnalizuje, że trzeba sprawdzić szczegóły na wskaźnikach lub ekranie. Wyświetlacz może pokazywać opis usterki, warunki jej wystąpienia i dodatkowe wskazówki eksploatacyjne, co zmniejsza ryzyko błędnej interpretacji samej ikonki.
Ikony w różnych markach bywają podobne, ponieważ bazują na ustandaryzowanej symbolice, ale logika działania i progi zadziałania mogą się różnić zależnie od generacji i wyposażenia. O zapalaniu kontrolek decydują czujniki ciśnienia i temperatury, czujniki położenia, przepływomierze, sterowniki podzespołów oraz autodiagnostyka. W nowszych konstrukcjach dane są przesyłane magistralą CAN, a awaria komunikacji potrafi wywołać kontrolkę błędu sieci, nawet gdy mechanicznie podzespół jest sprawny.

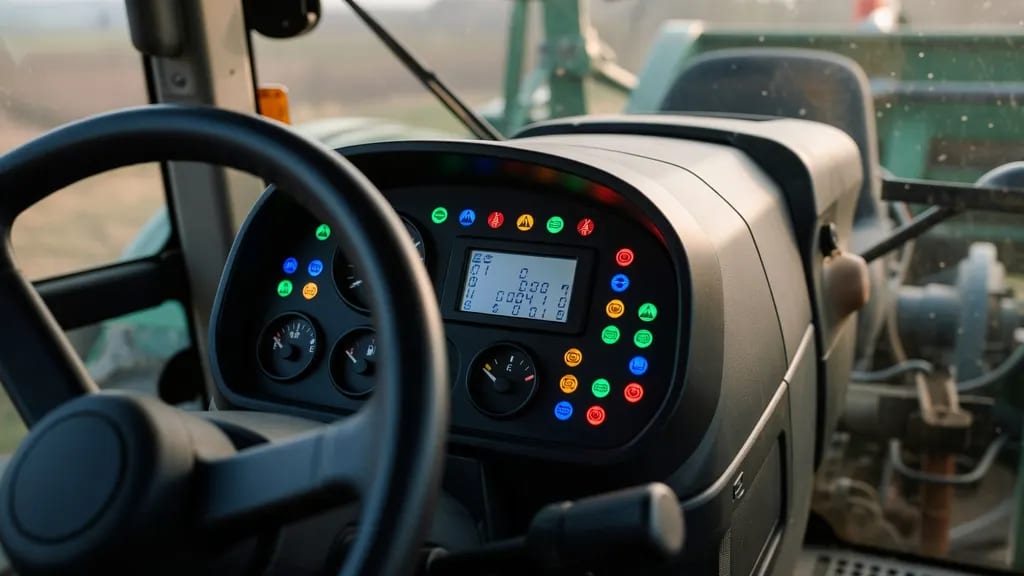

Kolory kontrolek i priorytety — szybka interpretacja (zielona, niebieska, żółta, czerwona)
Zielone kontrolki informują o włączonej funkcji lub aktywnym trybie pracy, bez sygnału awarii. Dotyczy to między innymi świateł, kierunkowskazów, napędu przedniej osi, blokady mechanizmu różnicowego, tempomatu lub zaprogramowanych trybów hydrauliki, zależnie od wersji. Ich rola sprowadza się do potwierdzenia działania, a nie do ostrzegania.
Niebieskie kontrolki również mają charakter informacyjny i bywają powiązane z konkretnym trybem oświetlenia lub funkcją komunikacyjną panelu. W części modeli niebieski kolor może odnosić się do komunikatów typu INFO, które nie zatrzymują pracy, ale informują o stanie systemu. Kluczowe jest odróżnienie niebieskiej informacji od żółtego ostrzeżenia, które wskazuje na odchylenie wymagające diagnostyki.
Żółta kontrolka oznacza ostrzeżenie: możliwe jest dokończenie manewru i zjazd w bezpieczne miejsce, ale przyczyna wymaga sprawdzenia. Czerwona kontrolka oznacza alarm, który wiąże się z ryzykiem uszkodzenia podzespołów lub zagrożeniem bezpieczeństwa i wymaga zatrzymania oraz zabezpieczenia maszyny. Miganie bywa stosowane do podkreślenia pilności lub do wskazania usterki chwilowej, a świecenie stałe częściej odnosi się do stanu utrzymującego się. Kontrolka świecąca na postoju może oznaczać brak spełnienia warunku startowego lub test po włączeniu zapłonu, a zapalająca się pod obciążeniem częściej wiąże się z ciśnieniem, temperaturą lub ograniczeniem przepływu.

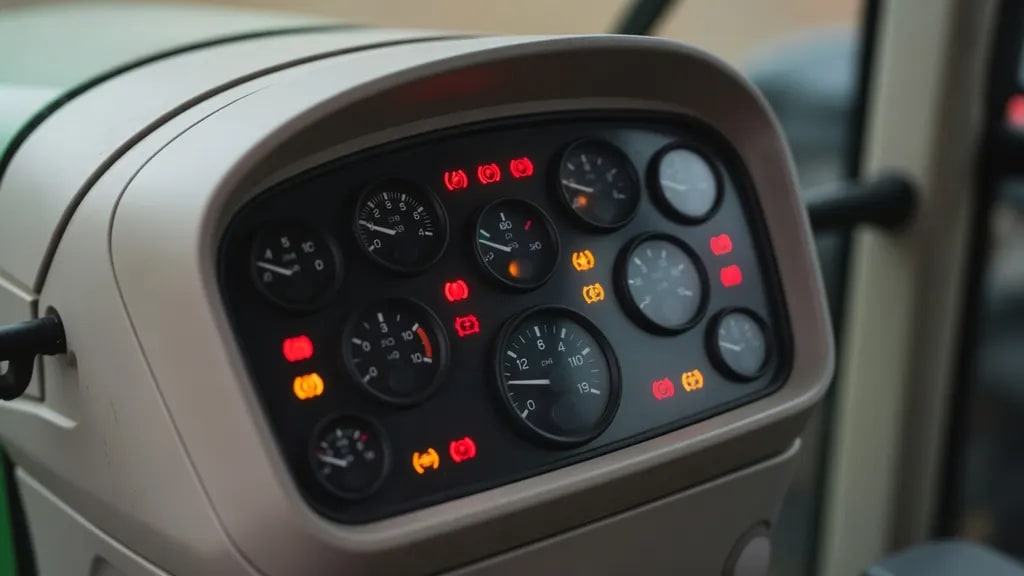

Najczęstsze kontrolki ostrzegawcze w ciągniku — znaczenie i typowe przyczyny
Kontrolka ciśnienia oleju silnika ma priorytet alarmowy, ponieważ spadek ciśnienia prowadzi do natychmiastowego ryzyka uszkodzenia panewek i turbosprężarki. Jej zapalenie może wynikać z niskiego poziomu oleju, zapowietrzenia układu, zużytej pompy, zablokowanego smoka, niewłaściwego filtra lub problemu z czujnikiem i instalacją. Jeżeli jednocześnie słychać zmianę pracy silnika lub pojawiają się metaliczne dźwięki, traktuje się to jako sytuację krytyczną.
Kontrolka temperatury płynu chłodzącego lub przegrzania silnika wymaga szybkiej reakcji, bo przegrzanie skutkuje utratą szczelności, uszkodzeniem uszczelki pod głowicą i spadkiem trwałości oleju. Przyczyną bywa zabrudzona chłodnica, niedrożny pakiet chłodnic, zbyt niski poziom płynu, niesprawny wentylator lub termostat oraz obciążenie nieadekwatne do warunków chłodzenia. W wielu ciągnikach sterownik ogranicza moc i może wyświetlić komunikat o ochronie silnika, co jest działaniem zabezpieczającym, a nie usunięciem przyczyny.
Kontrolka ładowania wskazuje na problem w układzie alternatora, regulatora, paska napędu albo połączeń masowych i zasilających. Praca bez ładowania prowadzi do spadku napięcia, zaniku sterowania elektrozaworami i błędów komunikacji, co może unieruchomić maszynę w polu. Do częstych ostrzeżeń należą też filtry układów hydraulicznych i przekładniowych: wzrost oporu przepływu powoduje spadek wydajności, wzrost temperatury oleju i reakcje ochronne skrzyni lub hydrauliki. W układzie paliwowym spotyka się sygnały wody w filtrze, niski poziom paliwa i komunikaty o ograniczeniu mocy wynikające z zatykania filtrów lub spadku ciśnienia zasilania.
Układ napędowy i hydraulika — kontrolki skrzyni biegów, podnośnika i WOM
Kontrolki skrzyni biegów, półbiegów i trybów dotyczą głównie aktualnego stanu pracy oraz warunków ochronnych, takich jak temperatura i ciśnienie oleju przekładniowego. W przekładniach sterowanych elektronicznie lampki mogą sygnalizować błąd sterownika, problem z czujnikiem prędkości wałków, nieprawidłową kalibrację sprzęgieł lub odchylenie ciśnienia w obwodzie sterowania. W części rozwiązań nazwy trybów są specyficzne dla producenta, ale mechanizm ostrzegania jest podobny: informacja o trybie jest zielona, a ostrzeżenie lub alarm dotyczą parametrów i błędów.
Hydraulika i podnośnik mogą sygnalizować brak sterowania, błąd czujnika położenia, problem z zaworem proporcjonalnym albo spadek ciśnienia zasilającego. Objawia się to opóźnioną reakcją podnośnika, falowaniem ramion, brakiem utrzymania pozycji lub przejściem w tryb awaryjny z ograniczeniem funkcji. Jeżeli kontrolce towarzyszy komunikat o temperaturze oleju hydraulicznego, przyczyną bywa przeciążenie układu, zabrudzenie chłodnicy oleju lub ograniczenie przepływu przez filtr.
WOM ma kontrolki załączenia i wyboru trybu, a także zabezpieczeń, które reagują na przeciążenie lub nieprawidłowe warunki pracy. W przypadku wykrycia nadmiernego obciążenia sterownik może rozłączyć WOM i wyświetlić ostrzeżenie, a kontrolka może migać do czasu potwierdzenia lub schłodzenia układu. Napęd 4×4 i blokada mechanizmu różnicowego mają lampki informacyjne, ale pojawiają się też sygnały ostrzegawcze związane z błędem elektrozaworu, czujnika lub zablokowaniem funkcji ze względu na prędkość jazdy i ochronę układu. Rozróżnienie problemu mechanicznego od elektronicznego ułatwia obserwacja, czy funkcja działa mimo kontrolki i czy błąd pojawia się po restarcie zapłonu lub w określonych warunkach.
Komputer, komunikaty i diagnostyka pokładowa — jak czytać ostrzeżenia (żółte/czerwone) i co z nimi zrobić
Kontrolki przekazują skróconą informację, a komunikaty tekstowe na wyświetlaczu doprecyzowują układ, rodzaj błędu i jego priorytet. Komputer pokładowy potrafi wskazać, czy usterka dotyczy czujnika, obwodu elektrycznego, parametrów pracy czy ograniczenia funkcji przez sterownik ochronny. W praktyce oznacza to szybsze zawężenie przyczyny bez demontażu i bez zgadywania, szczególnie przy usterkach przerywanych.
Centralna lampka ostrzegawcza działa jako sygnał zbiorczy i często zmienia kolor zależnie od najwyższego priorytetu aktywnego ostrzeżenia. Przy kilku jednoczesnych błędach wyświetlacz może pokazywać je w kolejności ważności, a część komunikatów może wymagać potwierdzenia. Priorytetyzacja ma znaczenie przy pracy w polu, bo ostrzeżenie o filtrze i alarm o ciśnieniu oleju nie powinny być traktowane jednakowo.
Magistrala CAN i usterki elektryczne mogą objawiać się komunikatem o błędzie sieci, kontrolką INFO lub zestawem pozornie niepowiązanych kontrolek, gdy sterowniki tracą komunikację. Typowe przyczyny to spadki napięcia, słabe masy, korozja złączy, uszkodzone przewody przy przegubach i pod kabiną oraz przeciążone obwody po doposażeniu. Kody błędów i warunki ich wystąpienia warto spisać przed resetem lub odłączeniem akumulatora, ponieważ część danych z pamięci usterek jest użyteczna dla serwisu. Jeżeli dany model ma tryby eksploatacyjne związane z oczyszczaniem spalin, komunikaty mogą wymuszać określony sposób pracy, a ignorowanie ich skutkuje ograniczeniem mocy i kolejnymi ostrzeżeniami.
Co robić, gdy zapali się kontrolka — procedura krok po kroku (bezpieczna i praktyczna)
Pierwszym krokiem jest ocena koloru, ewentualnego sygnału dźwiękowego, migania oraz zmian w zachowaniu maszyny, takich jak spadek mocy, szarpanie, nietypowe odgłosy i wzrost temperatury. Równocześnie liczy się kontekst: praca pod obciążeniem, jazda transportowa, postój na wolnych obrotach oraz to, czy kontrolka pojawia się natychmiast po rozruchu. Informacje z wyświetlacza mają pierwszeństwo przed interpretacją samej ikonki, bo mogą wskazywać konkretny układ i tryb awaryjny.
Przy czerwonym alarmie standardem jest bezpieczne zatrzymanie, odciążenie podzespołów, wyłączenie napędów roboczych i wygaszenie silnika, jeśli komunikat nie wskazuje inaczej. Po zatrzymaniu wykonuje się kontrolę podstawową: oględziny pod kątem wycieków, sprawdzenie poziomów płynów oraz stanu elementów łatwo dostępnych, takich jak pasek osprzętu i przewody. Jeżeli alarm dotyczy hamulców, priorytetem jest zabezpieczenie maszyny przed stoczeniem oraz potwierdzenie, czy układ ma wymagane ciśnienie i czy hamulce reagują prawidłowo.
Żółte ostrzeżenia traktuje się jako sygnał do ograniczenia obciążenia, dokończenia manewru i zjazdu do miejsca, w którym możliwa jest diagnostyka. W praktyce oznacza to redukcję obrotów roboczych, zmniejszenie dawki obciążenia na WOM, przerwy na schłodzenie układów i unikanie długiej pracy na granicy wydajności hydrauliki. Do szybkich kontroli użytkownika należą: sprawdzenie poziomu oleju silnika, stanu filtrów i odstojników, weryfikacja wtyczek czujników oraz bezpieczników, a w przypadku przyczepy także kontrola ciśnienia w pneumatyce. Dalsza jazda jest nieuzasadniona, gdy pojawia się dym, narasta temperatura, spada ciśnienie, zanikają hamulce lub sterowanie przechodzi w niestabilny tryb.
Różnice między modelami i jak poprawnie ustalić znaczenie konkretnej ikonki
Te same symbole w dyskusjach internetowych bywają różnie interpretowane, ponieważ producenci zmieniają znaczenia w kolejnych rocznikach, a wyposażenie opcjonalne dodaje nowe funkcje i nowe ostrzeżenia. Ikonka może odnosić się do elementu, którego dany egzemplarz nie ma w podstawowej wersji, ale ma go w wersji z innym sterownikiem lub inną przekładnią. Różnice wynikają też z tego, czy ciągnik ma jeden panel wskaźników, czy kilka ekranów i osobne moduły sterowania hydrauliką, skrzynią oraz układami pomocniczymi.
Starsze ciągniki mają prostszy zestaw lampek, który nie rozróżnia precyzyjnie przyczyny i często nie odróżnia usterki czujnika od realnego spadku parametru. Nowsze konstrukcje wykorzystują komunikaty, historię błędów i priorytety, a sterownik potrafi ograniczyć funkcje, aby chronić podzespoły. W efekcie identyczna kontrolka w nowszym modelu może oznaczać tryb ochronny, a w starszym jedynie prosty sygnał z przełącznika lub czujnika.
Pomocne jest rozpoznawanie zestawów kontrolek, które zapalają się razem, bo wskazują na wspólną przyczynę, taką jak spadek napięcia, usterka komunikacji lub problem z ciśnieniem oleju w obwodzie sterowania. Odróżnienie kontrolki funkcji od kontrolki awarii wynika z koloru i zachowania: informacja o aktywacji jest stabilna i znika po wyłączeniu funkcji, a błąd utrzymuje się mimo zmiany ustawień lub wraca w tych samych warunkach. Przy identyfikacji konkretnej ikonki kluczowe są: kolor, pozycja na tablicy, moment zapalenia, warunek zgaśnięcia oraz to, co równocześnie dzieje się z maszyną, w tym ograniczenia mocy i przejście w tryb awaryjny. Spójny opis tych elementów pozwala poprawnie powiązać symbol z układem i uniknąć mylenia ostrzeżeń eksploatacyjnych z awariami.
