Jak czytać kontrolki w Merlo (podstawy i zasady bezpieczeństwa)
Kontrolki w ładowarkach Merlo dzielą się na informacyjne, ostrzegawcze i awaryjne, a ich znaczenie jest porządkowane kolorami. Zielone dotyczą stanu lub funkcji aktywnej i nie wymagają reakcji poza świadomością operatora. Żółte sygnalizują odchylenie od parametrów pracy albo zbliżanie się do limitu, co wymaga korekty sposobu pracy lub kontroli układu. Czerwone informują o stanie wymagającym zatrzymania lub natychmiastowego ograniczenia pracy ze względu na ryzyko uszkodzenia albo zagrożenie bezpieczeństwa.
Ten sam symbol może być opisany inaczej zależnie od modelu i wersji wyposażenia, dlatego „opis kontrolki” nie jest w pełni uniwersalny. Różnice wynikają z generacji panelu, obecności wyświetlacza tekstowego, rodzaju przekładni, wariantu instalacji hamulcowej oraz zastosowanych systemów wspomagania. W praktyce oznacza to, że identyczna ikona może wskazywać poziom, ciśnienie lub temperaturę, jeśli maszyna ma różne czujniki i logikę diagnostyczną. Przy wątpliwościach rozstrzygające jest zestawienie koloru kontrolki, zachowania maszyny i komunikatu na ekranie, jeśli występuje.

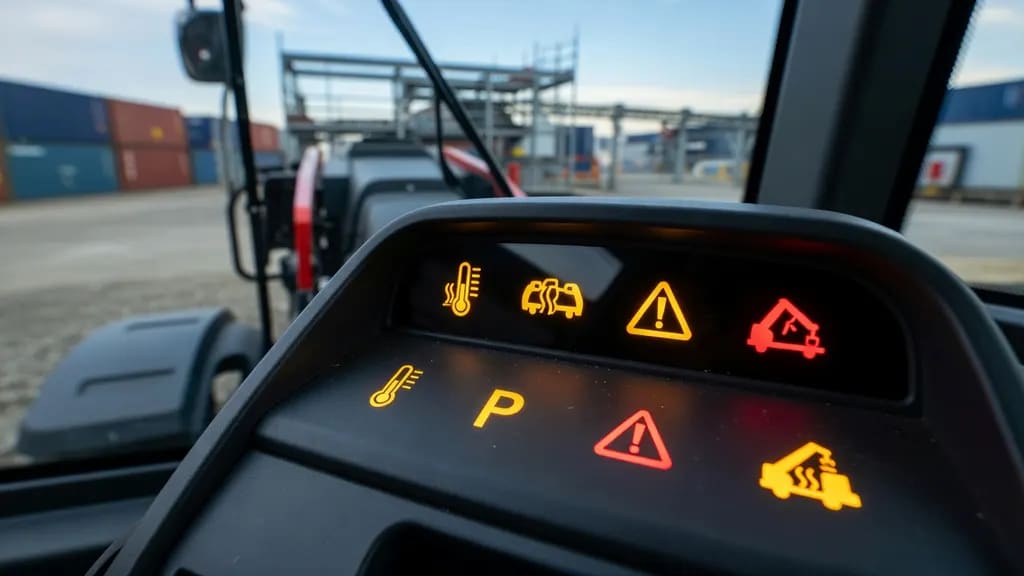

Gdy świeci kilka kontrolek jednocześnie, priorytet ma sygnał czerwony, a następnie żółty związany z bezpieczeństwem jazdy, stabilnością lub smarowaniem. Minimalny schemat reakcji operatora to zatrzymaj maszynę w kontrolowany sposób, zabezpiecz przed ruchem, sprawdź podstawowe parametry i odczytaj lub potwierdź komunikat zgodnie z procedurą panelu. Nie należy jechać dalej, gdy pojawia się spadek mocy, nietypowe dźwięki układu napędowego lub hydrauliki, zapach spalenizny, widoczne wycieki, objawy przegrzewania albo utrata funkcji sterowania.
Panel sterowania i logika komunikatów (kontrolki + wyświetlacz + potwierdzanie OK)

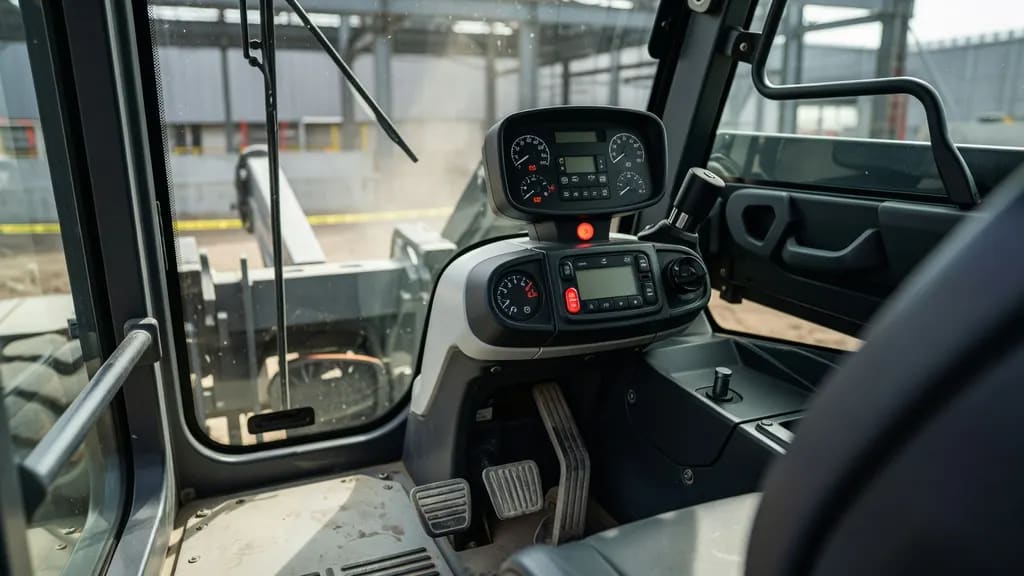

Kontrolki w Merlo mogą występować na desce rozdzielczej, na słupku w polu widzenia operatora oraz na ekranie lub wyświetlaczu. Układ graficzny zależy od kabiny i rocznika, a część informacji jest przeniesiona z lampek na komunikaty ekranowe. W maszynach z wyświetlaczem ważne jest, w której sekcji ekranu pojawia się ostrzeżenie, ponieważ panel rozdziela informacje o jeździe, hydraulice, osprzęcie i bezpieczeństwie. Ikona bywa wspólna dla kilku stanów, a dopiero opis tekstowy lub kod komunikatu doprecyzowuje przyczynę.
Potwierdzanie komunikatów przyciskiem „OK” może oznaczać jedynie skasowanie informacji z ekranu bez usunięcia przyczyny. Wolno potwierdzić komunikat wtedy, gdy ostrzeżenie dotyczy stanu chwilowego, który już ustąpił, a maszyna pracuje stabilnie i parametry wróciły do normy. Nie należy traktować „OK” jako naprawy, gdy kontrolka pozostaje aktywna, pojawia się ponownie po krótkim czasie albo towarzyszy jej ograniczenie funkcji. Alarm wymagający postoju jest powiązany z czerwonym sygnałem, trybem awaryjnym, blokadą napędu lub hydrauliki oraz objawami mechanicznymi i termicznymi.
Przed rozpoczęciem diagnostyki istotne jest zanotowanie danych, które ułatwiają zawężenie przyczyny bez rozbierania maszyny. W praktyce liczy się symbol i kolor, treść komunikatu z ekranu, warunki pracy oraz to, czy ostrzeżenie pojawia się podczas jazdy, podnoszenia, teleskopowania lub pracy osprzętem. Pomocne są też informacje o temperaturze wskazywanej na panelu, obciążeniu oraz tym, czy maszyna była na pochyłości. Zapis takiego zestawu danych skraca rozmowę z serwisem i ogranicza ryzyko pomylenia kontrolki informacyjnej z alarmem.
Kontrolki układu napędowego i przekładni (częste alarmy w pracy)
Kontrolka temperatury oleju przekładni / skrzyni biegów (symbol zębatki i termometra)
Kontrolka zębatki i termometru najczęściej oznacza zbyt wysoką temperaturę oleju przekładni lub układu przeniesienia napędu. Jest to sygnał, że chłodzenie lub obieg oleju nie nadążają za obciążeniem albo parametry oleju są niewłaściwe. Alarm może pojawić się przy długiej jeździe pod obciążeniem, pracy z dużym oporem toczenia lub częstych zmianach kierunku. W części wersji towarzyszy temu ograniczenie momentu, przełączenie w tryb ochronny albo redukcja prędkości.
Najczęstsze przyczyny to zbyt duże obciążenie robocze, zbyt niski poziom oleju, zabrudzone pakiety chłodnic oraz problemy z przepływem w układzie chłodzenia oleju. Ryzyko wzrasta, gdy chłodnica jest zasłonięta pyłem, słomą lub błotem, a wentylator lub sterowanie jego pracą nie zapewniają właściwego nadmuchu. Wpływ mają też nieszczelności, które powodują ubytki oleju, oraz filtry i elementy ograniczające przepływ. W zależności od wersji maszyny źródłem problemu bywa także czujnik temperatury lub okablowanie, ale ocena wymaga weryfikacji w diagnostyce.
Bezpieczne działania to odciążenie maszyny, przerwanie pracy wymagającej wysokiego momentu i pozostawienie układu do schłodzenia bez pogłębiania przegrzania. Następnie wykonuje się kontrolę poziomów, stan chłodnic oraz drożność wlotów i wylotów powietrza, a także oględziny pod kątem wycieków. Serwis jest wskazany, gdy alarm powtarza się w tych samych warunkach, maszyna przechodzi w tryb awaryjny lub pojawia się utrata napędu. Kontynuowanie pracy z przegrzaną przekładnią zwiększa ryzyko degradacji oleju i zużycia elementów ciernych.
Kontrolki ciśnienia/filtrów w układach olejowych (silnik/napęd)
Kontrolki olejowe mogą odnosić się do poziomu, ciśnienia lub restrykcji na filtrze, a rozróżnienie zależy od symbolu i opisów na ekranie. Sygnał niskiego poziomu dotyczy ilości oleju w zbiorniku lub misce, natomiast sygnał niskiego ciśnienia wskazuje problem ze smarowaniem w trakcie pracy. W niektórych konfiguracjach oddzielnie występuje kontrolka filtra, która informuje o zwiększonym oporze przepływu. Niski poziom może pojawić się bez natychmiastowych objawów, a niskie ciśnienie jest stanem krytycznym dla silnika lub przekładni.
Ignorowanie ostrzeżeń olejowych grozi przyspieszonym zużyciem i zatarciem elementów, a w konsekwencji kosztowną naprawą. W przypadku sygnału ciśnienia priorytetem jest przerwanie pracy i zabezpieczenie układu przed dalszym obciążeniem. Procedura kontroli obejmuje sprawdzenie poziomu na wskaźniku, oględziny pod kątem wycieków, ocenę stanu filtrów oraz weryfikację, czy nie doszło do przegrzania. Jeśli kontrolka wraca po uzupełnieniu poziomu lub po wymianie filtrów, dalsza praca bez diagnostyki nie rozwiąże przyczyny.
Kontrolki hydrauliki i osprzętu roboczego (wysięgnik, pompa, filtry)
Kontrolka związana z olejem hydraulicznym może sygnalizować różne stany zależnie od wersji: niski poziom, zbyt wysoką temperaturę, niewłaściwe ciśnienie lub restrykcję na filtrze. W maszynach z rozbudowanym wyświetlaczem komunikat zwykle precyzuje, czy dotyczy to zbiornika, obiegu roboczego czy chłodzenia. Alarmy hydrauliczne mają bezpośredni wpływ na pracę wysięgnika i osprzętu, ponieważ układ reaguje ograniczeniem przepływu albo blokadą wybranych funkcji. Informacja o hydraulice nie powinna być mylona z kontrolkami stabilności, które również mogą ograniczać ruchy wysięgnika.
Objawy w pracy to spowolnione ruchy, szarpanie przy podnoszeniu lub teleskopowaniu, hałas pompy oraz pienienie oleju widoczne w zbiorniku lub na wskaźniku. Hałas i spadek płynności często wynikają z zasysania powietrza, zanieczyszczeń lub pracy na oleju przegrzanym. Jeśli kontrolka filtra wskazuje restrykcję, oznacza to ograniczenie przepływu, które może podnosić temperaturę i obciążać pompę. W takiej sytuacji dalsza praca pod obciążeniem przyspiesza zużycie elementów i może doprowadzić do nagłego spadku wydajności.
Bezpieczne postępowanie obejmuje zatrzymanie pracy pod obciążeniem, opuszczenie ładunku do stabilnego położenia i odciążenie układu przed próbą dalszych czynności. Następnie wykonuje się kontrolę przewodów, szybkozłączy i okolic rozdzielaczy pod kątem wycieków oraz ocenę czystości chłodnicy oleju. Warto też sprawdzić, czy osprzęt nie wymaga przepływu lub ciśnienia przekraczającego możliwości ustawionego trybu pracy. Nieprawidłowe podpięcie szybkozłączy lub zablokowane złącze potrafi wywołać ostrzeżenia i nietypowe dźwięki mimo poprawnego poziomu oleju.
Bezpieczeństwo jazdy i hamulce (kontrolka ręcznego i układy jezdne)
Kontrolka hamulca ręcznego informuje o jego załączeniu, a podczas jazdy jest sygnałem do natychmiastowej korekty, bo hamowanie postojowe obciąża układ jezdny. Podczas postoju świecenie kontrolki jest stanem oczekiwanym, o ile maszyna stoi na bezpiecznym podłożu i hamulec został włączony świadomie. Jeśli kontrolka pojawia się w ruchu bez celowego działania operatora, należy traktować to jako ostrzeżenie o problemie z układem utrzymywania ciśnienia lub sterowaniem hamulca. W zależności od wersji instalacja może być pneumatyczna lub hydrauliczna, a logika sygnałów na panelu różni się między konfiguracjami.
Typową przyczyną eksploatacyjną jest spadek ciśnienia lub trudność w jego utrzymaniu, co skutkuje samoczynnym załączaniem hamulca. Wcześniej mogą pojawiać się objawy takie jak zmiana charakteru toczenia, opóźniona reakcja na przełączanie kierunku albo wrażenie „trzymania” maszyny. Miganie kontrolki bywa powiązane z niestabilnym sygnałem czujnika lub stanem przejściowym, a świecenie stałe z trwałym załączeniem lub blokadą. Dalsza jazda z aktywnym hamulcem podnosi temperaturę elementów i może prowadzić do utraty sprawności układu.
Działania operatora to bezpieczne zatrzymanie, zabezpieczenie maszyny i wykonanie testu na płaskim terenie bez ładunku, jeśli warunki na to pozwalają. Następnie ocenia się zachowanie pedału i dźwigni, komunikaty na wyświetlaczu oraz ewentualne sygnały towarzyszące dotyczące ciśnienia. Kontrolki związane z ruchem, takie jak kierunkowskazy, światła robocze czy tryby jazdy, mają charakter informacyjny i nie powinny być mylone z alarmami. W praktyce rozróżnienie ułatwia kolor oraz to, czy pojawia się ograniczenie funkcji jazdy.
Kontrolki przeciążenia i stabilności (moment, wysięg, limity)
Systemy monitorowania obciążenia i stabilności sygnalizują zbliżanie się do granicy dopuszczalnego momentu w zależności od wysuwu wysięgnika i położenia ładunku. Ostrzeganie bywa stopniowane, a kolor zmienia się wraz ze wzrostem ryzyka, co ma skłonić do korekty jeszcze przed osiągnięciem limitu. Informacje mogą być prezentowane jako kontrolka, komunikat na ekranie albo wskaźnik graficzny związany z wysięgiem. W części maszyn reakcją na stan krytyczny jest ograniczenie ruchów zwiększających moment przewracający.
Czerwony sygnał oznacza ryzyko przekroczenia dopuszczalnego momentu i utraty stabilności, szczególnie przy podniesionym i wysuniętym ładunku. Natychmiastowe działania obejmują cofnięcie wysięgu, obniżenie ładunku oraz wycofanie ruchów, które pogarszają stabilność. Jeśli maszyna ma podpory lub tryby stabilizacji, konieczna jest zgodna z instrukcją konfiguracja podłoża i ustawienia, a nie wymuszanie pracy „na siłę”. Zignorowanie sygnału może skończyć się gwałtowną zmianą rozkładu masy i utratą kontroli nad ładunkiem.
Najczęstsze błędy operacyjne to praca na pochyłości, gwałtowne ruchy wysięgnikiem oraz kontynuowanie manewrów mimo ostrzeżeń, gdy maszyna „jeszcze podnosi”. Dobre praktyki obejmują weryfikację diagramów udźwigu dla używanego osprzętu i wysokości pracy oraz kontrolę podłoża przed podjęciem ładunku. Płynne manewry ograniczają wahania momentu i ułatwiają systemowi stabilności prawidłową ocenę sytuacji. Różnice w masie osprzętu i sposobie podpięcia wpływają na wskazania, dlatego zmiana narzędzia roboczego powinna być traktowana jako zmiana warunków pracy.
Systemy inteligentne i diagnostyka w Merlo (CDC, telematyka, szybkie zawężanie przyczyny)
W niektórych ładowarkach Merlo komunikaty są powiązane z systemami rozpoznawania osprzętu i trybu pracy, co wpływa na sposób interpretacji kontrolek. Jeśli maszyna identyfikuje osprzęt, zmienia parametry hydrauliki, ograniczenia stabilności i logikę ostrzeżeń zależnie od ustawionego trybu. Niezgodność między faktycznie podłączonym osprzętem a konfiguracją w panelu może generować alarmy, ograniczać funkcje lub powodować nietypowe zachowanie przepływu. W takiej sytuacji kluczowe jest sprawdzenie ustawień i wykonanie procedury rozpoznania lub inicjalizacji przewidzianej dla danej wersji.
Telematyka i aplikacje serwisowe, jeśli są obecne w danym egzemplarzu, mogą pokazać statusy maszynowe, aktywne alarmy, podstawowe parametry pracy, lokalizację oraz historię zdarzeń. Dane zdalne pomagają odróżnić incydent jednorazowy od problemu powtarzalnego oraz wskazać, czy alarm był związany z temperaturą, ciśnieniem, stabilnością czy układem elektrycznym. To narzędzie wspiera organizację obsługi, ale nie zastępuje kontroli fizycznej, gdy występują objawy mechaniczne lub wycieki. W praktyce przyspiesza to przekaz informacji do serwisu i skraca czas postoju.
Szybka ścieżka diagnostyczna bez narzędzi opiera się na odtworzeniu warunków pojawienia się ostrzeżenia i przypisaniu go do układu: napęd, hydraulika, hamulce lub stabilność. Następnie wykonuje się podstawowe kontrole dostępne operatorowi: poziomy płynów, czystość chłodnic, widoczne wycieki, stan szybkozłączy oraz zachowanie maszyny bez obciążenia. Serwis jest konieczny przy alarmach krytycznych, powtarzających się przegrzaniach, sygnałach spadku ciśnienia, blokadach funkcji oraz wyciekach pod ciśnieniem. Takie stany wymagają diagnostyki i naprawy, a nie kasowania komunikatów.
