Rozstaw śrub (PCD) jako parametr montażowy felgi
PCD to średnica okręgu, na którym leżą środki otworów montażowych felgi. Zapis 4×100 oznacza cztery otwory i 100 mm średnicy tego okręgu, a 5×112 pięć otworów i 112 mm. Pierwszy człon mówi o liczbie śrub lub nakrętek, drugi jest kluczowy dla dopasowania do piasty.
W opisach felg i w ogłoszeniach „rozstaw śrub” i „PCD” funkcjonują zamiennie. Czasem spotyka się jeszcze określenie „rozstaw” bez doprecyzowania, ale w praktyce chodzi o ten sam parametr. W katalogach bywa podany jako PCD, Bolt Pattern lub BCD, jednak znaczenie pozostaje identyczne.
Dopasowanie PCD nie jest kosmetyką. Felga ma trafić na piastę tak, by śruby pracowały w osi otworów, bez wymuszania położenia i bez naprężeń. Gdy rozstaw się nie zgadza, koło bywa „dociągane” śrubami i zaczynają się kłopoty: bicie, luzowanie, nierówne dociski. To już temat bezpieczeństwa.
Miejsca występowania informacji o rozstawie w oznaczeniach i dokumentacji
Oznaczeń najczęściej szuka się po wewnętrznej stronie felgi, na rancie, w okolicy ramion albo przy gnieździe zaworu. Wybite lub odlane ciągi typu 7Jx16H2 ET45 bywają uzupełnione o PCD, ale nie jest to reguła. Zdarza się, że rozstaw jest na dekielku, chociaż dekiel łatwo przełożyć i nie należy go traktować jako pewnego źródła.
W dokumentacji auta informacja o rozstawie potrafi pojawić się w specyfikacji producenta, w materiałach homologacyjnych dla konkretnych rozmiarów kół albo w instrukcji. W praktyce, gdy samochód ma kilka wersji felg i hamulców, rozstaw bywa stały, ale inne parametry już nie. I to robi różnicę przy zamiennikach.
Opisy ofert i katalogi też podają PCD, tylko że zdarzają się błędy przepisywania lub uproszczenia. Widziałem ogłoszenia, gdzie felga 5×112 była opisana jako 5×110, bo ktoś „zaokrąglił” temat albo skopiował dane z innego wariantu. Krótki rzut oka na zdjęcie oznaczeń potrafi oszczędzić sporo nerwów.
Metody ustalania rozstawu bez wykonywania pomiaru
Najprościej jest odczytać PCD z samej felgi, jeśli producent je oznaczył, albo rozpoznać po numerze odlewu i symbolu modelu. W przypadku felg OEM często da się to zweryfikować po oznaczeniach producenta auta i numerze części. Działa to dobrze, dopóki felga nie była regenerowana i nie zniknęły ślady po korozji czy lakierowaniu.
Drugą drogą jest weryfikacja po specyfikacji konkretnego modelu samochodu. Tu ważne są generacje, wersje nadwozia, odmiany napędu oraz pakiety hamulców. Zdarza się, że model w jednej generacji ma jeden rozstaw, a w innej już inny, mimo bardzo podobnych nazw handlowych. Papier i internet lubią takie skróty.
Porównanie z posiadanym kompletem kół pomaga, ale ma ograniczenia. Auto mogło jeździć na dystansach, adapterach albo na felgach z niepoprawnym montażem, który „jakoś” trzymał się do czasu. W warsztacie nieraz trafia się zestaw, który wygląda na pasujący, a po zdjęciu koła wychodzi, że otwory są lekko rozbite. Takie porównanie nie daje pewności.
Narzędzia i warunki wpływające na dokładność pomiaru PCD

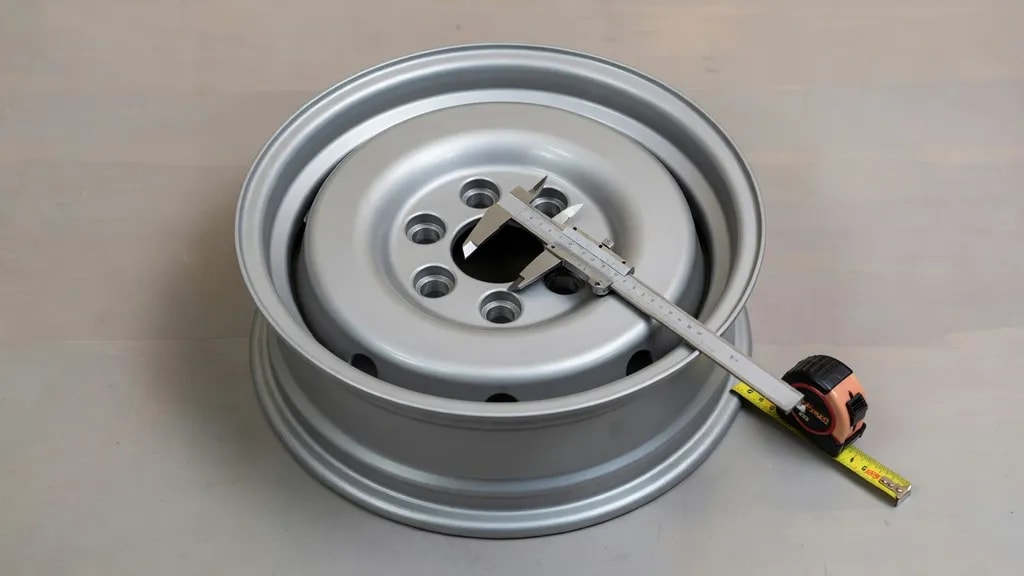

Suwmiarka daje przewagę, bo pozwala złapać środek otworu z mniejszym błędem niż miarka czy linijka. Miarka kusi szybkością, ale przy krótkich odcinkach i okrągłych krawędziach łatwo o odchyłki. Wystarczy lekko przechylić miarkę i wynik zaczyna żyć własnym życiem.
Stan otworów ma znaczenie. Korozja, brud, resztki farby i wżery na krawędzi potrafią przesunąć punkt przyłożenia narzędzia. W praktyce, przed pomiarem często trzeba po prostu oczyścić gniazda i krawędzie. Jeden ruch szczotką i odczyt staje się logiczny.
PCD podaje się w milimetrach, ale w felgach z rynku amerykańskiego spotyka się zapisy calowe, a potem pojawiają się „dziwne” wyniki. Do tego dochodzi kwestia zaokrągleń: 4×98 i 4×100 dzieli 2 mm, a to już realna różnica, nie szczegół. Ten duet często myli się przy pomiarach linijką, zwłaszcza gdy otwory mają fazowanie.
Interpretacja wyniku powinna uwzględniać, że pomiar ręczny nie jest pomiarem laboratoryjnym. Jeśli wychodzi 99–101 mm, nadal nie znaczy to automatycznie 4×100. Trzeba sprawdzić metodę i punkty przyłożenia, bo różnica 1–2 mm może przerzucić wynik na inny, popularny rozstaw.
Zasady pomiaru dla felg z parzystą liczbą otworów (4 i 6)
Pomiar „środek–środek” otworów leżących naprzeciwko
Przy 4 i 6 otworach da się znaleźć pary leżące dokładnie naprzeciw siebie. To warunek tej metody: mierzy się od środka jednego otworu do środka otworu po drugiej stronie. W 5-otworowej feldze taki układ nie występuje i ta droga się kończy.
Środek otworu wyznacza się praktycznie, mierząc średnicę otworu i „celując” w połowę, albo korzystając z końcówek suwmiarki tak, by oprzeć się symetrycznie o krawędzie. Największy błąd bierze się z przesunięcia punktu na skos. W serwisie widać to od razu: ktoś przyłożył narzędzie do fazy, a nie do właściwej krawędzi otworu.
Wyniki często wpadają w rozpoznawalne wartości. Dla 4-otworowych felg spotyka się 4×98, 4×100, 4×108. Dla 6-otworowych 6×139,7 pojawia się regularnie w autach terenowych i dostawczych. Jeśli odczyt krąży blisko tych wartości, warto powtórzyć pomiar na innej parze otworów i zobaczyć, czy liczby się składają.
Pomiar „krawędź–krawędź” jako alternatywa
Gdy trudno wyznaczyć środek, stosuje się pomiar od wewnętrznej krawędzi jednego otworu do zewnętrznej krawędzi otworu przeciwległego. Wtedy nie trzeba „trafić” w środek, a wynik odpowiada odległości środek–środek. To podejście bywa prostsze przy miarce, choć nadal wymaga starannego przyłożenia.
Ta metoda potrafi być dokładniejsza przy ograniczonych narzędziach, ale ma typowe pułapki. Najczęściej wybierana jest niewłaściwa krawędź, szczególnie gdy otwór ma wyraźne fazowanie pod stożek śruby. Drugi klasyk to pomiar po skosie, gdy miarka nie idzie po prostej przez oś felgi. Wtedy rozstaw „rośnie” na papierze.
Specyfika pomiaru PCD dla felg 5-otworowych (brak otworów przeciwległych)
Metody geometryczne oparte o odległości między otworami
W feldze 5-otworowej mierzy się odległości między sąsiednimi otworami, najczęściej środek–środek. Taki pomiar nie daje od razu PCD, ale pozwala przejść do obliczeń albo porównań z tabelami. Dla wiarygodności dobrze jest zmierzyć kilka odcinków wokół felgi; jeśli wartości się rozjeżdżają, problemem bywa punkt przyłożenia albo zużyte otwory.
W praktyce warsztatowej sensowne jest sprawdzenie dwóch różnych par sąsiadujących otworów i jeszcze jednego odcinka „co drugi” otwór. Kiedy felga jest po mocnym uderzeniu, rozstaw formalnie się nie zmienia, ale otwory potrafią się odkształcić i pomiar zaczyna się rozjeżdżać. I to jest sygnał ostrzegawczy sam w sobie.
Obliczanie PCD z użyciem współczynnika korekcyjnego
Najczęściej spotyka się przeliczenie oparte o długość cięciwy między sąsiednimi otworami. Dla 5 otworów PCD równa się zmierzona odległość środek–środek między sąsiadami pomnożona przez 1,701. To stała wynikająca z geometrii pięciokąta foremnego.
Jeśli pomiar między sąsiednimi otworami daje 65,8 mm, mnożenie przez 1,701 prowadzi do 111,9 mm, co odpowiada rozstawowi 5×112. Taki wynik warto jeszcze skonfrontować z realiami rynku: 5×112, 5×114,3 i 5×110 to popularne wartości, które często pojawiają się w podobnych felgach. Gdy wychodzi liczba daleka od tych zakresów, najczęściej winne jest miejsce przyłożenia narzędzia albo pomylone jednostki.
Pomyłki są powtarzalne: mierzenie od krawędzi do krawędzi i traktowanie tego jak środek–środek, zamiana milimetrów na cale w notatkach, użycie promienia zamiast średnicy przy dalszych obliczeniach. Wystarczy jeden taki błąd i z 5×112 robi się „egzotyczny” rozstaw, którego później nikt nie może znaleźć w katalogu.
Metoda oparta o trzy wielkości (wariant spotykany w opisach technicznych)
Czasem spotyka się schemat, w którym obok pomiarów między otworami podaje się średnicę otworu centralnego i średnicę samych otworów montażowych. Te dane bywają pomocne przy identyfikacji konkretnej felgi, ale nie zastępują PCD. Otwór centralny opisuje centrowanie na piaście, a średnica otworów mówi o typie śrub lub nakrętek i luzie montażowym.
Ten układ potrafi wprowadzić w błąd, bo wygląda jak komplet wymiarów „na rozstaw”, a w praktyce miesza parametry z różnych obszarów. Widziałem opisy, gdzie ktoś brał średnicę otworu centralnego za wartość PCD, bo liczby „pasowały” do popularnych rozstawów. Efekt wychodzi dopiero przy montażu.
Znaczenie PCD na tle pozostałych parametrów felgi oraz skutki niedopasowania
Otwór centralny (CB) odpowiada za prawidłowe centrowanie felgi na piaście. Jeśli CB jest większy niż średnica piasty, stosuje się pierścienie centrujące, inaczej łatwo o drgania i bicie na kierownicy. W warsztatach to jeden z najczęstszych powodów reklamacji po wymianie felg. Auto jedzie, ale nieprzyjemnie.
Offset (ET) wpływa na pozycję koła w nadkolu, prześwity przy zacisku hamulcowym i obciążenia łożysk. Dwa koła z tym samym PCD mogą zachowywać się zupełnie inaczej po montażu, jeśli ET jest inne. W skrajnych przypadkach felga ociera o zacisk albo chowa się zbyt głęboko i zaczyna trzeć o elementy zawieszenia.
Materiał felgi nie zmienia PCD. Stalowa i aluminiowa mogą mieć identyczny rozstaw, choć różnią się sposobem wykonania otworów i oznaczeniami. W stalówkach częściej spotyka się proste tłoczenia i mniej czytelne opisy, w aluminiowych odlewach oznaczenia bywają bogatsze, ale też łatwo je zasłonić lakierem po renowacji.
Błędny rozstaw kończy się problemami montażowymi albo montażem „na siłę”. Potem pojawia się bicie, odgłosy, luzujące się śruby i wybijanie gniazd. To dzieje się szybciej, niż wielu osobom się wydaje, szczególnie przy mocniejszych autach i częstej jeździe autostradowej. Krótko mówiąc: nie ma tu miejsca na kompromis.
Rozwiązania adaptacyjne istnieją, ale mają ograniczenia. Śruby pływające potrafią skompensować niewielką różnicę PCD w konkretnych zastosowaniach, a dystanse i adaptery zmieniają geometrię i dokładane elementy w układzie mocowania. Do tego dochodzą kwestie dopuszczenia do ruchu i zgodności z wymaganiami technicznymi, które zależą od konkretnego auta i sposobu modyfikacji. W praktyce takie zestawy trzeba traktować jako rozwiązania specjalne, a nie domyślną drogę
