Rola sondy lambda w układzie sterowania silnikiem i emisją spalin
Sonda lambda to czujnik tlenu w spalinach. Jej sygnał pozwala sterownikowi silnika korygować dawkę paliwa tak, by mieszanka trzymała się zakresu, w którym silnik pracuje równo, a katalizator ma warunki do skutecznej redukcji szkodliwych składników.
W praktyce sprawna sonda przekłada się na stabilny bieg jałowy, przewidywalną reakcję na gaz i spalanie trzymające realne widełki dla danej jednostki. Gdy sygnał jest błędny albo spóźniony, ECU zaczyna „gonić” mieszankę korektami, a to szybko widać w zużyciu paliwa i zapachu spalin.
Układ działa w sprzężeniu zwrotnym: sonda mierzy, ECU koryguje, spaliny zmieniają skład i czujnik znów to widzi. Katalizator jest w tym układzie elementem wrażliwym. Jeśli silnik długo jeździ na zbyt bogatej mieszance, wkład katalizatora dostaje temperaturą i niespalonym paliwem. I to już nie jest drobna usterka.
Zasada działania oraz odmiany sond lambda spotykane w pojazdach
W większości aut są co najmniej dwie sondy: regulacyjna przed katalizatorem i diagnostyczna za katalizatorem. Ta pierwsza odpowiada za bieżące sterowanie mieszanką, druga służy do oceny skuteczności katalizatora i wiarygodności pracy układu.
Spotyka się sondy wąskopasmowe i szerokopasmowe. Wąskopasmowa pracuje w prostym zakresie i jej sygnał zmienia się skokowo w okolicy stechiometrii, przez co sterownik stale „przestawia” dawkę raz w stronę ubogo, raz bogato. Szerokopasmowa mierzy w szerszym zakresie i daje ECU dokładniejszą informację o składzie mieszanki, co ma znaczenie w nowocześniejszych układach i przy restrykcyjnych normach emisji.
Ważnym elementem jest grzałka sondy. Czujnik musi osiągnąć temperaturę roboczą, inaczej sterownik pracuje w pętli otwartej i nie opiera się na odczytach. Gdy grzałka nie działa, na zimnym silniku objawy potrafią być wyraźniejsze: falowanie, szarpnięcia, dłuższe „dochodzenie” do równej pracy. Czasem wygląda to jak kaprys auta po porannym odpaleniu. To nie kaprys.

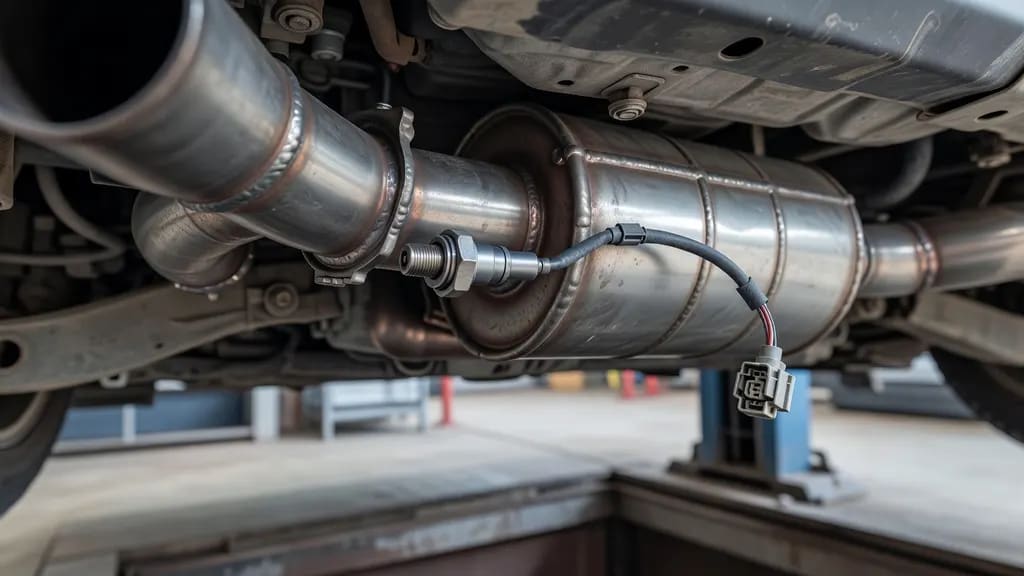

Montaż sondy w układzie wydechowym ma znaczenie dla odczytów. Sonda przed katalizatorem widzi spaliny bezpośrednio z kolektora i reaguje szybko, a ta za katalizatorem pracuje w wygładzonych warunkach, gdzie amplituda zmian składu spalin powinna być mniejsza. Gdy jest odwrotnie, diagnostyka idzie w kierunku katalizatora albo nieszczelności.
Objawy niesprawnej sondy lambda widoczne w eksploatacji
Najczęściej pojawia się wzrost zużycia paliwa. Kierowcy widzą to bez komputera: bak znika szybciej w tej samej trasie i przy tym samym stylu jazdy. W danych serwisowych widać za to korekty paliwowe, które długo trzymają się na plusie lub minusie, bo ECU próbuje skompensować odczyt czujnika.
Drugim typowym sygnałem jest nierówna praca: falowanie obrotów, niestabilny bieg jałowy, ospała reakcja na gaz. Zdarza się też spadek mocy przy jednostajnym obciążeniu, szczególnie gdy sonda jest „spowolniona” i nie nadąża z reakcją. Auto jedzie, ale jest ciężkie. I irytuje.
Kontrolka Check Engine bywa oczywista, ale nie zawsze się pojawia od razu. W praktyce bywa tak, że sonda pracuje jeszcze w zakresie akceptowanym przez diagnostykę OBD, tylko jest wolniejsza lub ma zniekształcony sygnał. Kierowca czuje zmianę, a błędu brak.
Zdarza się dymienie lub nienaturalny zapach spalin. Czarny dym wskazuje na zbyt bogatą mieszankę, ale nie jest wyłącznym dowodem na sondę. Jeśli problem idzie w stronę zbyt ubogo, objawy są inne: szarpnięcia, podwyższona temperatura spalin, czasem metaliczne odgłosy z wydechu przy obciążeniu.
Do listy dochodzą epizody „przymulania” i nierówne przejście z hamowania silnikiem do przyspieszania. W mieście czuć to najbardziej, bo obciążenia zmieniają się często, a sterownik stale przelicza dawkę.
Najczęstsze przyczyny uszkodzeń i błędnych wskazań sondy lambda
Sonda się starzeje. Warstwa pomiarowa traci sprawność, a sygnał robi się mniej dynamiczny. To nie musi oznaczać całkowitej awarii, ale spadek szybkości reakcji potrafi rozjechać korekty paliwowe i pogorszyć kulturę pracy.
Dużo szkód robią zanieczyszczenia. Olej spalany przez silnik, płyn chłodniczy przy przedmuchu uszczelki, sadza przy problemach z zapłonem albo nadmiar dodatków do paliwa mogą „zatruć” element pomiarowy. W warsztacie widać to po osadach na czujniku, ale ważniejsze jest to, że nawet po usunięciu przyczyny sonda nie zawsze wraca do formy.
Osobny temat to elektryka: przerwy w wiązce, skorodowane złącza, słaba masa, awaria zasilania grzałki. Często wygląda to banalnie, bo problem leży kilka centymetrów od wtyczki, tam gdzie przewód pracuje od temperatury i drgań. Kto rozbierał wiązki przy kolektorze, ten wie, jak to potrafi wyglądać.
Nieszczelności dolotu i wydechu potrafią udawać usterkę sondy. Lewe powietrze za przepływomierzem albo przedmuch wydechu przed sondą zmieniają skład spalin i ECU dostaje informację, która nie wynika ze spalania w cylindrach. Objawy są podobne, a wymiana sondy nie kończy tematu.
Problemy współistniejące bywają bardziej prozaiczne: wtryski lejące, wypadanie zapłonu, zabrudzona przepustnica, błędny sygnał MAF lub MAP. W danych OBD wszystko wygląda jak „mieszanka”, więc sonda idzie na pierwszy ogień. Niesłusznie.
Diagnostyka elektroniczna i interpretacja danych (OBD oraz parametry bieżące)
W OBD spotyka się kody związane z obwodem sondy, grzałką, brakiem aktywności, wolną reakcją, a także błędy mieszanki zbyt ubogiej lub zbyt bogatej. Osobną grupą są błędy sprawności katalizatora, gdzie kluczowe jest porównanie zachowania sondy przed i za katalizatorem.
W parametrach bieżących liczą się trzy rzeczy: czy sterownik pracuje w pętli zamkniętej, jakie są korekty STFT i LTFT oraz jak zachowuje się sygnał czujnika. Gdy silnik jest rozgrzany, a ECU dalej trzyma pętlę otwartą bez uzasadnienia, trop prowadzi do czujników temperatury, grzałki sondy albo samego sygnału lambda.
Korekty paliwowe dają szybki obraz. Wysokie dodatnie korekty oznaczają, że ECU dolewa paliwa, bo widzi ubogo. Wysokie ujemne sugerują, że odejmuje, bo widzi bogato. Jeżeli korekty rosną głównie na biegu jałowym, częściej winny jest dolot. Jeśli rosną wraz z obciążeniem, podejrzenia idą w stronę paliwa, wtrysku albo pomiaru powietrza.
Porównanie sondy przed i za katalizatorem działa jak test logiczny. Sonda regulacyjna powinna pracować aktywnie, a diagnostyczna ma mieć przebieg wyraźnie wygładzony. Gdy sonda za katalizatorem zaczyna „kopiować” wahania tej przed katalizatorem, sterownik może zgłaszać niską sprawność katalizatora, ale równie dobrze problemem bywa nieszczelność wydechu albo zbyt duże wahania mieszanki wywołane inną usterką.
W ocenie liczy się też dynamika: sygnał, który zawiesza się na stałej wartości, reaguje z opóźnieniem albo ma długie „martwe” odcinki, rzadko jest przypadkiem. W logach widać to od razu, szczególnie gdy silnik szybko przechodzi między odjęciem gazu i przyspieszaniem.
Metody pomiarowe i testy warsztatowe bezpośrednio na czujniku i instalacji
Ocena sygnału sondy w praktyce pomiarowej
Multimetr pozwala sprawdzić podstawy, ale ma ograniczenia. Przy sondzie wąskopasmowej da się zobaczyć, czy napięcie w ogóle pracuje i czy nie jest stale przyklejone do jednej wartości. Oscyloskop jest bardziej miarodajny, bo pokazuje szybkość przejść i kształt przebiegu pod obciążeniem.
Prawidłowa praca to zmienność sygnału i wyraźna reakcja na zmianę składu mieszanki. Gdy dodanie gazu i odpuszczenie nie powodują sprawnej odpowiedzi, czujnik bywa spowolniony. Taka sonda jeszcze nie „umarła”, ale sterownik zaczyna ją omijać korektami, co w jeździe czuć jako nierówność. W mieście takie auta męczą najbardziej.
Ważne jest odróżnienie sondy uszkodzonej od tej, którą oszukał układ. Jeśli sygnał jest logiczny, a korekty idą w skrajne wartości, winy częściej szuka się w dolocie, paliwie, zapłonie albo w wydechu przed sondą.
Sprawdzenie grzałki i obwodu zasilania
Grzałkę ocenia się przez pomiar rezystancji oraz kontrolę zasilania i masy. W praktyce liczy się też to, czy obwód wytrzymuje obciążenie: przewód potrafi mieć przejście na mierniku, a pod prądem grzałki napięcie siada i sonda nie dogrzewa się jak trzeba.
Na złączach często widać ślady temperatury: zmatowienie, przebarwienia, spękane uszczelnienia, zielony nalot. Bywa, że problem znika po poprawieniu pinów i masy. Brzmi prosto, ale w komorze silnika nic nie jest sterylne.
Kontrola czynników zewnętrznych wpływających na odczyty
Nieszczelność wydechu przed sondą wciąga powietrze i zmienia wskazania na „ubogo”, szczególnie na odjętym gazie. Efekt bywa mylący, bo silnik mechanicznie pracuje poprawnie, a sterownik widzi coś innego. Podobnie działa lewe powietrze w dolocie, zwłaszcza gdy rozszczelnienie jest małe i daje objawy głównie na biegu jałowym.
Wypadanie zapłonu i spalanie oleju lub płynu chłodniczego potrafią zabić sondę szybciej niż wiek. W danych OBD sonda pokazuje chaos, a w wydechu czuć ostry zapach. Jeśli najpierw nie zniknie przyczyna, wymiana czujnika kończy się powtórką
Skutki dalszej jazdy oraz działania naprawcze i kosztowe
Jazda z niesprawną sondą to najczęściej wzrost spalania i gorsze osiągi, ale ryzyko jest szersze. Długotrwała zbyt bogata mieszanka podnosi temperaturę w katalizatorze i potrafi go uszkodzić, a naprawa przestaje być „od czujnika”. Zbyt uboga mieszanka też nie jest neutralna, bo podnosi temperaturę spalania i obciąża silnik w inny sposób.
Czyszczenie sondy ma sens głównie wtedy, gdy problemem jest powierzchowny osad i usterka nie dotyczy elementu pomiarowego ani grzałki. Jeśli czujnik jest spowolniony przez zużycie lub zatruty płynem chłodniczym, czyszczenie rzadko przywraca parametry. W warsztatach kończy się to stratą czasu i powrotem błędu po kilku dniach.
Dobór części ma znaczenie. Sonda przed katalizatorem i za katalizatorem nie są zamienne, podobnie jak wąskopasmowa i szerokopasmowa. Uniwersalne czujniki kuszą ceną, ale dochodzi ryzyko problemów z podłączeniem, długością przewodów i pracą grzałki, a także z kompatybilnością sygnału. Potem w logach widać dziwne rzeczy, mimo że „nowa”.
Na koszty składa się cena sondy, robocizna i dostęp. Zapieczone gwinty w rozgrzanym kolektorze to codzienność, a urwana sonda potrafi zamienić prostą wymianę w dłuższą operację. Po naprawie i skasowaniu błędów sterownik i tak musi wrócić do normalnej pracy w pętli zamkniętej, a korekty paliwowe potrzebują czasu, by się ustabilizować.
